磁力泵内部组成及泵壳安装分解图

日期：2020-11-16 11:12:26   信息来源：江苏冠裕 点击：0

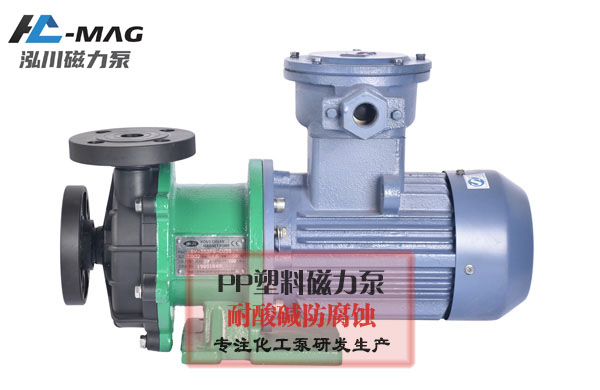

　　磁力泵由哪些零部件组成的呢?今天为大家简单介绍一下磁力泵的组成，仅供大家参考:磁力泵由泵、磁力驱动和电机三部分组成，磁力驱动由外磁缸、内磁缸和非磁隔离套组成。

　　磁力泵内部组成

　　1、壳体部分：由泵体、泵盖等组成。它承受着泵的所有工作压力。泵叶轮液压形式符合API685标准。它是表征磁力泵水力性能的主要部件。它的作用是迫使液体旋转，从而将原动机的机械能转化为液体能。

　　2、转子部分：分为安装在泵轴上的转动部分和安装在驱动轴上的转动部分。泵轴是轴承叶轮、内转子和传递扭矩的重要部件。安装在泵轴上的旋转部件包括叶轮、轴承、止推环、内磁转子和泵轴本身。

　　3、连接部分：静电连接器，由连接架、轴承箱等部件连接支撑而成。滑动轴承、套筒和推力盘是泵转子系统的支撑和定位部件。

　　4、驱动部分：泵与原动机通过膜片加长联轴节组件连接。维修时，磁力泵只能通过卸下联轴器中间隔膜进行维修。

　　5、内转子和外转子：内转子和外转子一起构成磁力泵的磁力传动部件。

　　6、隔离套：隔离套是能完全实现磁力泵完全无泄漏的部件。

　　由于泵轴与介质接触，对材料的要求是耐腐蚀、加工精度高、强度高或通过热处理方法提高材料强度。

　　磁力泵泵壳安装分解图


　　在使用磁力泵过程中难免会遇到检修维护磁力泵设备，具体磁力泵泵体的拆卸方法如下供广大用户参考：

　　有联轴器的磁力泵例如耐高温磁力泵先应该拆除联轴器的防护罩，再把磁力泵联轴器上的螺丝螺帽、膜片以及中间节(或中间盘)、垫块之类的拆下来，放到一块，以免丢失，然后再将磁力泵的轴承箱底部的放液丝堵松掉，放掉轴承箱里面的轴承油，然zui后再拆下磁力泵泵体下面的放液螺丝，将磁力驱动泵里面剩余的液体放到用的容器里面。待介质和润滑油排尽后，拆除与泵盖、连接架连接的外围设备，卸掉泵体与泵盖连接的螺母，用长螺栓将其他部分从泵体内起拔出来，此时应用长杠或吊车将卸下的部分轻轻放在平坦地面上。
